在化学、医药工业的生产线中，有冷却、凝结、加热、沸腾等热交换过程。这些都必须根据液体种类、操作条件等情况，选择适宜的设备，使机器构造的质料，符合生产工作的需要。

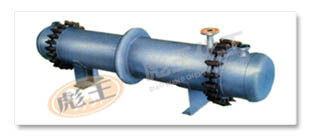

新近由无锡市彪王化工设备厂开发的搪玻璃列式热交换器具有高耐腐蚀、高热效率、冷却效果好、小巧理想等等优良性能。此热交换器与搪玻璃反应器及其它各种搪玻璃设备联合使用，对贵厂的生产发展，定能作出显著贡献。
碳钢/不锈钢列管式换热器技术特性
| 项目 | 管程 | 壳程 |
| 设计压力 | ＜10 | ＜10 |
| 设计温度 ℃ | 200 | 200 |
| 容器类别 | Ⅱ | |
| 工作介质 | 易燃或毒性程度为中度危害 | |
表1:系列一
|
公称直径 DN mm |
管程数 | 管子数量 |
计算换热面积(m2) |
管口表 | ||||||||
|
管子长度(mm) |
a壳程介质入口 | c管程介质入口 | f壳程介质出口 | b管程介质出口 | d放空口 | e排液口 | ||||||
| 1500 | 2000 | 3000 | 4500 | |||||||||
| 150×4.5 | I | 11 | 1.2 | 1.6 | 2.5 | 25 | 25 | 25 | 25 | 15 | 15 | |
| 219×6 | I | 25 | 2.7 | 3.7 | 5.7 | 32 | 32 | 32 | 32 | 15 | 15 | |
| 219×6 | I | 38 | 4.2 | 5.7 | 8.7 | 13.1 | 50 | 50 | 50 | 50 | 20 | 20 |
| II | 32 | 3.5 | 4.8 | 7.3 | 11.1 | |||||||
| 219×6 | I | 57 | 6.3 | 8.5 | 13 | 19.7 | 50 | 50 | 50 | 50 | 20 | 20 |
| II | 56 | 6.2 | 8.4 | 12.7 | 19.3 | |||||||
表2:系列二
|
公称直径 DN mm |
管程数 | 管子数量 |
计算换热面积(m2>) |
管口表 Nozzle Schedual | ||||||||
|
管子长度(mm) |
a壳程介质入口 | c管程介质入口 | f壳程介质出口 | b管程介质出口 | d放空口 | e排液口 | ||||||
| 1500 | 2000 | 3000 | 4500 | |||||||||
| 400 | I | 98 | 10.8 | 14.6 | 22.3 | 33.8 | 65 | 65 | 65 | 65 | 20 | 20 |
| II | 94 | 10.3 | 14 | 21.4 | 32.5 | |||||||
| 500 | I | 174 | 26 | 39.6 | 60 | 65 | 65 | 65 | 65 | 20 | 20 | |
| II | 164 | 24.5 | 37.3 | 56.6 | ||||||||
| 600 | I | 245 | 36.5 | 55.8 | 84.6 | 80 | 80 | 80 | 80 | 20 | 20 | |
| II | 232 | 34.6 | 52.8 | 80.1 | ||||||||
| 700 | I | 355 | 80 | 122.6 | 80 | 80 | 80 | 80 | 20 | 20 | ||
| II | 342 | 77.9 | 118.1 | |||||||||
注：碳钢管为φ25×2.5，不锈钢管、铜管为φ25×2
碳钢/不锈钢列管式换热器订货须知：
1、用户所需的工作压力、温度、介质、接管规格等与样本中所提供的不符合时，请在合同中注明。本公司可代为设计和制造。
2、换热管可采用不锈钢、碳钢及紫铜、黄铜等材质。
3、换热管和管板可以采用焊接、胀接或胀焊结合。
碳钢/不锈钢列管式换热器特点：
☆ 高耐蚀性
由于生产流程中整个接触表面完全搪上了玻璃釉，高耐腐蚀性得以保证。
☆ 优良的不粘附性能，极易清洗
由于玻璃釉表面光滑，生产流程中的物料不易粘附，极易洗净。
☆ 容积小，占地少
与其它搪玻璃热交换器比较，每单位热交换面积，以这种热交换器所占地盘少，这样可使整个生产设备的小巧经济。
