首页 / 产品展示 / 叶轮式

叶轮式

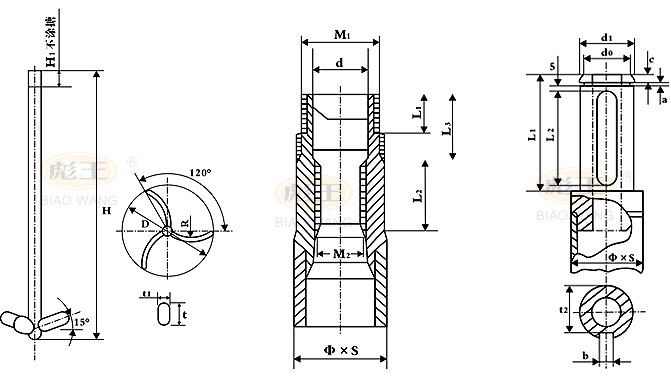

叶轮式 79标 I型

79标尺寸表 mm

规格	φ×S	H	H1	H2	D	t	t1	d	M1	M2	L1	L2	L3
50L	40×4.5	830	40	70	300	38	20	30	39×3-左	24	18	35	33
100L	40×4.5	960	40	70	300	38	20	30	39×3-左	24	18	35	33
200L	50×4.5	1200	50	80	400	46	25	39	48×3-左	33	20	35	44
300L	65×5	1350	80	100	500	60	30	39	48×3-左	33	20	35	47
500L	65×5	1540	80	100	500	60	30	39	48×3-左	33	20	35	47
1000L	80×6	1840	115	120	700	86	43	50	64×4-左	42	20	45	53
1500L	80×6	2092	115	120	700	86	43	50	64×4-左	42	20	45	53
2000L	80×6	2430	115	135	700	86	43	50	64×4-左	42	20	45	53
3000L	95×8	2500	125	135	800	94	50	60	76×4-左	52	28	50	58
5000L	95×8	3000	125	150	850	94	50	60	76×4-左	52	28	50	58
5000L	95×8	3160	125	150	900	94	50	60	90×4-左	64	28	65	65

69标尺寸表 mm

规格	φ×S	H	H1	H2	H3	B	R1	R2	t1	t	M1	L
50L	42×6	724	60	190	225	400	397	127	50	28	33×2	60
100L	42×6	855	60	245	280	480	480	167	50	28	33×2	60
200L	50×6	1145	80	280	330	560	496	206	62	30	42×3	55
300L	50×8	1250	80	320	370	640	566	206	62	30	42×3	55
500L	60×8	1480	90	450	530	690	712	247	70	42	48×3	65
1000L	70×8	1790	90	460	560	920	813	288	81.5	42	60×4	80
1500L	76×8	2010	95	520	640	1040	919	313	96.5	40	68×4	80
2000L	89×8	2110	100	600	745	1160	1010	365	108	55	78×4	90
3000L	89×8	2720	100	600	745	1160	1010	365	108	55	78×4	90
5000L	95×8	3000	120	750	910	1420	1281	391	115	60	85×4	95

Ⅰ型尺寸表 mm

规格	φ×S	H	H2	D	t	t1	t2	d1	d0	L1	L2	a	b	t2	c
6300L	95×8	3500	135	720	115	60	60	70	60	130	100	8	20	62.5	7
8000L	95×8	3600	135	880	115	60	60	70	60	130	100	8	20	62.5	7
10000L	110×10	3780	155	980	132	70	70	90	80	170	140	10	25	80	8
12500L	110×10	4290	155	980	132	70	70	90	80	170	140	10	25	81	8
16000L	125×10	4580	175	980	153	76	76	90	80	170	140	10	25	81	8
20000L	140×12	4860	175	1080	170	80	80	90	80	170	140	10	25	81	8

布尔马金式、开启涡轮式、推进式搅拌及非标定制
