锚式

69标 79标锚式

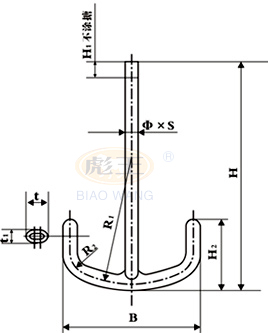

69标尺寸表 mm

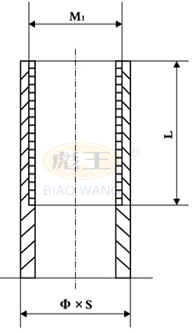

规格 φ×S H H1 H2 H3 B R1 R2 t1 t M1 L

50L 42×6 724 60 190 225 400 397 127 50 28 33×2 60

100L 42×6 855 60 245 280 480 480 167 50 28 33×2 60

200L 50×6 1145 80 280 330 560 496 206 62 30 42×3 55

300L 50×8 1250 80 320 370 640 566 206 62 30 42×3 55

500L 60×8 1480 90 450 530 690 712 247 70 42 48×3 65

1000L 70×8 1790 90 460 560 920 813 288 81.5 42 60×4 80

1500L 76×8 2010 95 520 640 1040 919 313 96.5 40 68×4 80

2000L 89×8 2110 100 600 745 1160 1010 365 108 55 78×4 90

3000L 89×8 2720 100 600 745 1160 1010 365 108 55 78×4 90

5000L 95×8 3000 120 750 910 1420 1281 391 115 60 85×4 95

79标尺寸表 mm

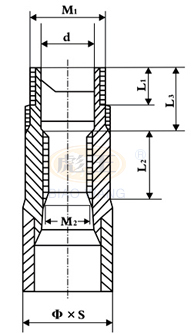

规格	φ×S	H	H1	H2	H3	B	R1	R2	t1	t	M1	M2	d	L1	L2	L3
50L	40×4.5	880	40	260	120	420	410	95	20	38	39×3-左	24	30	18	35	33
100L	40×4.5	1000	40	300	120	520	495	115	20	38	39×3-左	24	30	18	35	33
200L	50×4.5	1240	50	350	150	620	580	130	25	48	48×3-左	33	39	20	35	44
300L	65×5	1390	80	400	200	720	660	150	30	60	48×3-左	33	39	20	35	47
500L	65×5	1620	80	450	220	810	735	170	30	60	48×3-左	33	50	20	35	47
1000L	80×6	1910	115	650	300	1080	970	225	43	86	64×4-左	42	50	20	45	53
1500L	80×6	2140	115	700	340	1180	1070	245	43	86	64×4-左	42	50	20	45	53
2000L	80×6	2480	115	700	360	1180	1070	245	43	86	64×4-左	42	50	20	45	53
3000L	95×8	2500	125	800	370	1440	1280	300	50	94	76×4-左	52	60	28	50	58
5000L	95×8	3000	125	900	400	1580	1420	330	50	94	76×4-左	52	60	28	50	58
5000L	95×8	3280	125	900	400	1580	1420	330	50	94	90×4-左	64	70	28	65	65

规格	φ×S	H	H1	H2	H3	B	R1	R2	t1	t	M1	L
50L	42×6	724	60	190	225	400	397	127	50	28	33×2	60
100L	42×6	855	60	245	280	480	480	167	50	28	33×2	60
200L	50×6	1145	80	280	330	560	496	206	62	30	42×3	55
300L	50×8	1250	80	320	370	640	566	206	62	30	42×3	55
500L	60×8	1480	90	450	530	690	712	247	70	42	48×3	65
1000L	70×8	1790	90	460	560	920	813	288	81.5	42	60×4	80
1500L	76×8	2010	95	520	640	1040	919	313	96.5	40	68×4	80
2000L	89×8	2110	100	600	745	1160	1010	365	108	55	78×4	90
3000L	89×8	2720	100	600	745	1160	1010	365	108	55	78×4	90
5000L	95×8	3000	120	750	910	1420	1281	391	115	60	85×4	95
